Documentazione utente
Riferimento per interfaccia, configurazione e procedure d'uso
| Documento | Manuale modulo Bench Fixtures FemtoBench |
|---|---|
| Revisione | 0.4 |
| Lingua | Italiano |
| Aggiornamento | 20 luglio 2026 |
| Stato | Edizione aggiornata |
Il modulo Bench Fixtures 1.0.0 richiede FemtoBench 0.1.1 o successivo ed e’ incluso nella licenza core.
Il modulo Bench Fixtures descrive dispositivi fisici presenti sul banco e utilizzati dal DUT durante il collaudo. FemtoBench conserva identità e parametri della fixture e li rende disponibili alla sequenza.

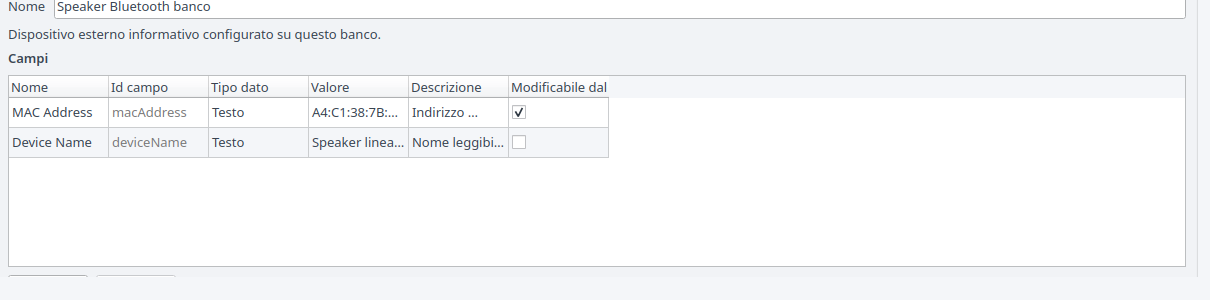

I dispositivi esterni si configurano nella schermata Bench Configurations. Premere Add nella tabella Resources, selezionare External Fixture e poi Custom external fixture. Nel pannello Resource Details si aggiungono i campi informativi richiesti dalla sequenza tramite la tabella Fields. Field ID viene generato automaticamente da Name, è mostrato disabilitato ed è il nome usato nelle variabili runtime.
La colonna Operator editable delega il singolo campo a Station Configuration. Usarla per valori che cambiano tra postazioni; il valore Value resta il riferimento portabile finché non viene attivato un override locale.
| Elemento | Descrizione |
|---|---|
| Name | Nome leggibile del campo. |
| Field ID | Identificativo stabile usato nella variabile runtime. |
| Data Type | Tipo del valore: stringa, intero, numero decimale o booleano. |
| Value | Valore assegnato alla fixture sul banco corrente. |
| Description | Significato tecnico e formato atteso. |
| Operator editable | Consente un override locale da Station Configuration. |
| Add | Aggiunge una definizione di campo. |
| Remove | Rimuove il campo selezionato. |
| Discard | Ripristina i valori salvati. |
| Save | Salva fixture, definizioni e valori. |
Una fixture audio Bluetooth può avere questi campi:
| Campo | Descrizione |
|---|---|
| MAC Address | Indirizzo MAC del dispositivo Bluetooth del banco, formato
AA:BB:CC:DD:EE:FF. |
| Device Name | Nome opzionale del dispositivo, utile per riconoscimento operativo. |
| MAC Token | Indirizzo MAC senza delimitatori, usato quando il protocollo non
accetta : nel payload. |
Le risorse esterne alimentano le variabili della sequenza. Il profilo di comunicazione continua a contenere soltanto i binding controllati direttamente da FemtoBench.
I campi configurati sul banco sono disponibili alle sequenze come variabili:
${bench.resource.<logicalIdRisorsa>.<campo>}Esempio:
${bench.resource.bt-audio.macAddress}Questa variabile può essere usata in una sequenza quando il prodotto deve connettersi direttamente al dispositivo esterno del banco.
Uso tipico: creare la fixture una volta nel banco, assegnare valori
specifici alla postazione e richiamarli nelle azioni della sequenza. Nel
test audio ABX, il firmware riceve
${bench.resource.bt-audio.macAddress} e apre la connessione
verso lo speaker NB-2 montato sulla postazione.
